GT1233系列 標準整體式精密導電滑環
2019-12-04 15:31 蘇州默孚龍

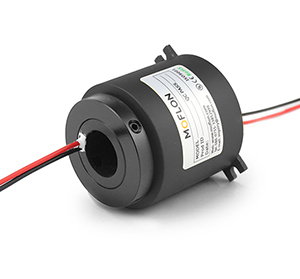

GT1233系列 標準整體式精密導電滑環
- · 緊湊型外徑33mm， 通孔直徑為12.7mm（1/2"，適用于<=12.7mm）的標準系列整體式精密導電滑環。
- · 采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠。
- · 標準化產品，有庫存
- · 鍍金環+合金刷（鍍金）
- · 支持信號，功率混合傳輸
- · 可基于標準型號定制電路數和電流電壓
- *注意：如需<12.7mm的內孔，可通過加內襯軸套解決。
-
典型應用：
GT1233系列是一款孔徑12.7mm小電流整體式精密導電滑環，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：多用于繞線機、激光掃描儀、管內攝影機、展覽/顯示設備、售餐機滑環、ccd視覺檢測設備、 智能視覺系統、自動化組裝機、旋轉LED燈、貼標機、實驗設備、生物檢測儀器等任意需要360°旋轉導電或傳輸各種控制信號的裝置。

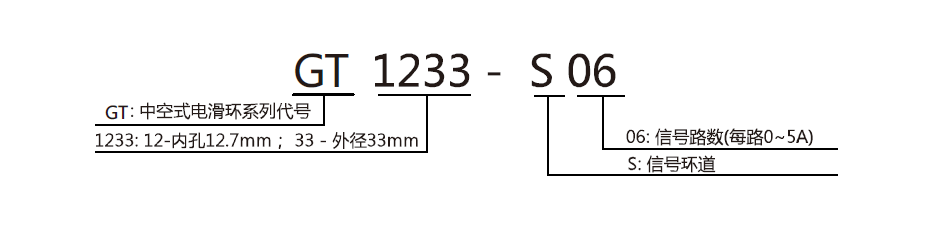

型號訂購說明：
| 技術參數 | ||||
| 機械技術指標 | 電氣技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 1億轉 | 功率 | 信號 | |
| 額定轉速 | 1~1800RPM | 額定電壓 | 0~240VAC/VDC | 0~440VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥500MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | AWG22鍍錫鐵氟龍 | AWG22#鍍錫鐵氟龍 |
| 接觸材料 | 貴金屬 | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | 鋁合金 | 絕緣強度 | 500VAC@50Hz，60s | |
| 轉動扭矩 | 0.1N.m；+0.03N.m/6路 | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51 | |||

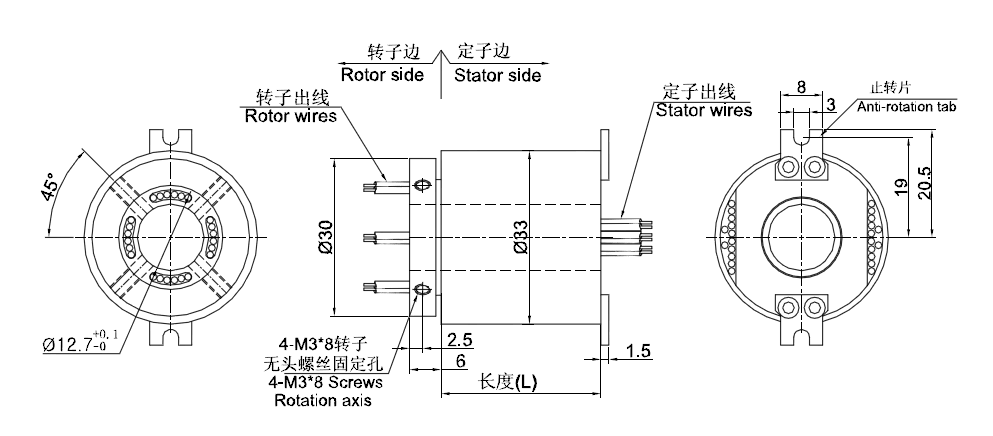

| GT1233系列-過孔式滑環選型表 | |||
| 型號 | 信號或5A | 長度 L（mm) | |
| GT1233-S02 | 2 | 30.4 | |
| GT1233-S03 | 3 | 30.4 | |
| GT1233-S04 | 4 | 30.4 | |
| GT1233-S06 | 6 | 30.4 | |
| GT1233-S08 | 8 | 44.2 | |
| GT1233-S10 | 10 | 44.2 | |
| GT1233-S12 | 12 | 44.2 | |
| GT1233-S14 | 14 | 58 | |
| GT1233-S16 | 16 | 58 | |
| GT1233-S18 | 18 | 58 | |
| GT1233-S20 | 20 | 71.8 | |
| GT1233-S22 | 22 | 71.8 | |
| GT1233-S24 | 24 | 71.8 | |
注：如需每環5A以上大電流，請聯系客服幫助快速選型, 支持定制
