GT0729系列 微型過孔式導電環
2019-12-04 15:29 蘇州默孚龍

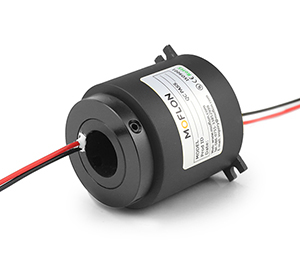

GT0729系列 微型過孔式導電環

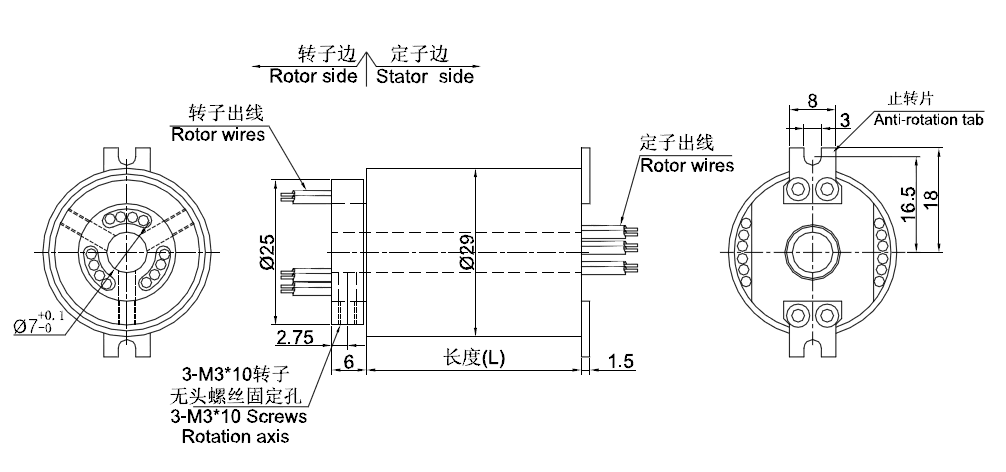

- · 外徑29mm， 通孔直徑為7mm的標準系列整體式精密導電滑環。
- · 采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠。
- · 標準化產品，有庫存
- · 鍍金環+合金刷（鍍金）
- · 支持信號，功率混合傳輸
- · 可基于標準型號定制電路數和電流電壓
- · 可定制各類過孔式導電環，微型過孔滑環等
-
典型應用：
微型過孔式導電環是目前工業滑環里面性價比最高，最暢銷的一個系列產品，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：如各種雷達，安防設備，娛樂設備，各種機器人、機械手，各種浮空器，各種風力發電設備吹瓶機，燈檢機，各種轉臺，游樂游藝設備，虛擬3D，VR設備， 車載衛星天線，船載衛星電線，電纜卷筒，擦窗機設備，旋轉餐桌，旋轉舞臺，旋轉屏幕，旋轉餐廳，電動工程機械，最新的VR模擬仿真設備等。

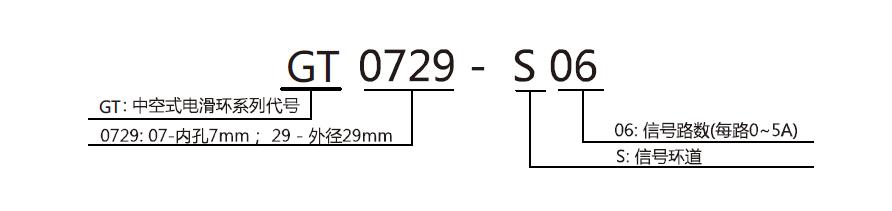

型號訂購說明：
| 技術參數 | ||||
| 機械技術指標 | 電氣技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 1億轉 | 功率 | 信號 | |
| 額定轉速 | 1~1800RPM | 額定電壓 | 0~440VAC/VDC | 0~440VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥600MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | AWG22#鍍銀鐵氟龍 | AWG22#鍍銀鐵氟龍 |
| 接觸材料 | 貴金屬 | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | 鋁合金 | 絕緣強度 | 500VAC@50Hz，60s | |
| 轉動扭矩 | 0.05N.m；+0.02N.m/6路 | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51 | |||
| MT0522系列過孔式滑環選型表 | |||
| 型號 | 10A | 信號或5A | 長度 L（mm) |
| GT0729-S02 | 0 | 2 | 37 |
| GT0729-P0210 | 2 | 0 | 37 |
| GT0729-S03 | 0 | 3 | 37 |
| GT0729-P0310 | 3 | 0 | 37 |
| GT0729-S04 | 0 | 4 | 37 |
| GT0729-P0410 | 4 | 0 | 37 |
| GT0729-S06 | 0 | 6 | 37 |
| GT0729-P0210-S04 | 2 | 4 | 37 |
| GT0729-P0410-S02 | 4 | 3 | 37 |
| GT0729-P0610 | 6 | 0 | 56.8 |
| GT0729-S12 | 0 | 12 | 56.8 |
| GT0729-P0210-S10 | 2 | 10 | 56.8 |
| GT0729-P0310-S09 | 3 | 9 | 56.8 |
| GT0729-P0410-S08 | 4 | 8 | 56.8 |
| GT0729-P0610-S06 | 6 | 6 | 56.8 |
| GT0729-P0810-S04 | 7 | 4 | 56.8 |
| GT0729-P1010-S02 | 10 | 2 | 56.8 |
| GT0729-P1210 | 12 | 0 | 56.8 |
注：如果特殊要求，請聯系客服幫助快速選型, 支持定制
