MW4032系列
2018-10-06 14:58 蘇州默孚龍

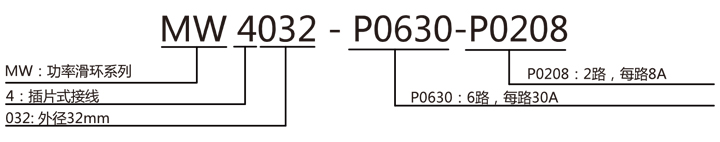

型號訂購說明:
| 技術規格參數 | ||||
| 機械技術指標 | 電氣技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 2000萬轉 | 功率 | 信號 | |
| 額定轉速 | 250RPM | 額定電壓 | 0~440VAC/VDC | 0~440VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | 接線柱 | 接線柱 |
| 接觸材料 | 鍍金-鍍金 | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | 鋁合金 | 絕緣強度 | 500VAC@50Hz,60s | |
| 扭矩 | 0.1N.m;+0.03N.m/6路 | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51 | |||
選型表
| MW4032滑環(插片式)系列選型表 | ||||
| 型號 | 30A | 信號或8A | 長度L(mm) | 備注 |
| MW4032-P0230 | 2 | 0 | 47.4 | 可替代A2H,M230 |
| MW4032-P0330 | 3 | 0 | 47.4 | 可替代A3H,M330 |
| MW4032-P0230-P0208 | 2 | 2 | 47.4 | 可替代A4H,M430 |
注：N個30A 電流環并起來可作為1路N*30A電流環使用；比如: 2環30A 并起來做作為 1路60A 使用。

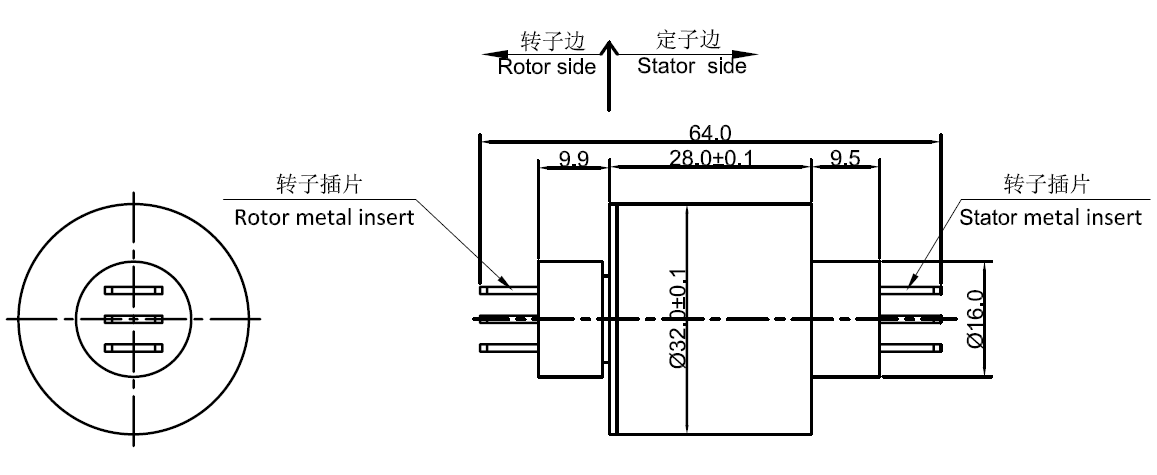

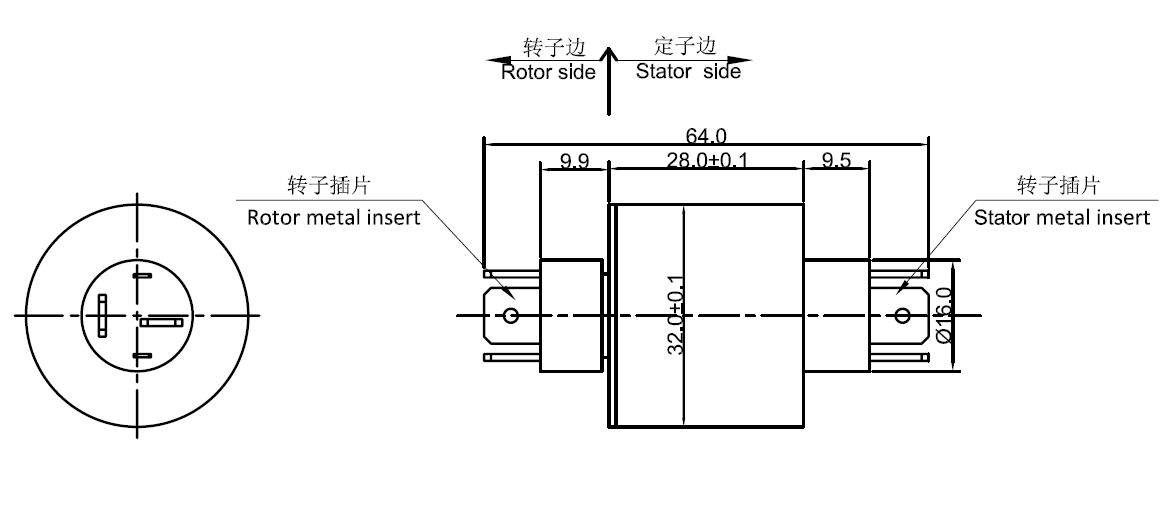

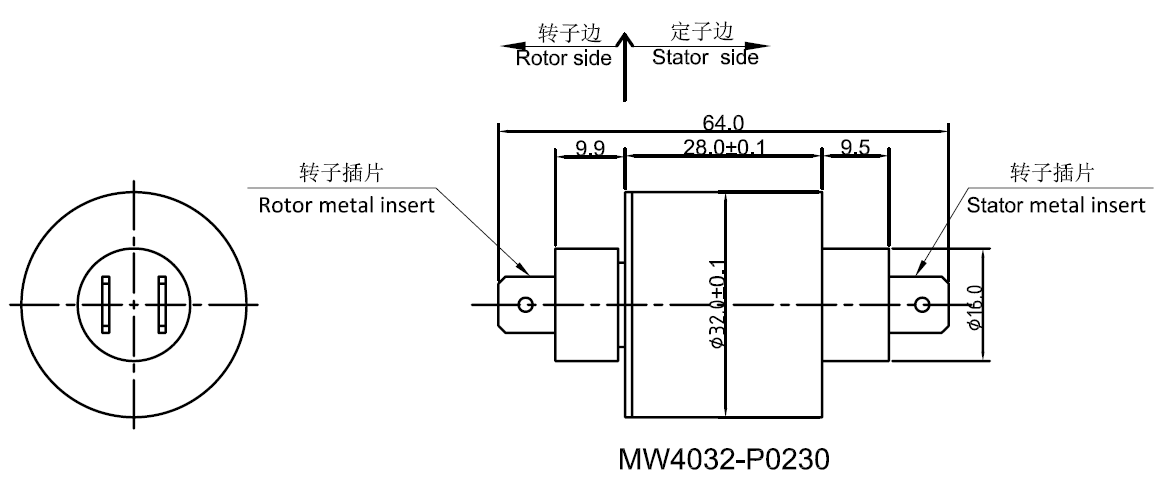

標準圖紙
| 各環路導線色碼表 | |||
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 3 | 黃 |
| 2 | 紅 | 4 | 綠 |
(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
