MSP112系列
2018-10-15 18:06 蘇州默孚龍
| 產品等級選型表 | ||||
| MSP1129是MSP112的高端版本，主要應用要求非常高的軍事，航空航天等，區別如下: | ||||
| 型號 | 最高轉速 | 工作壽命 | 扭矩 | 電氣噪音①@10Rpm |
| MSP112 | 250RPM | 2000萬轉 | 0.02 N•m | 10mΩ |
| MSP1129 | 1000RPM | 1億轉 | 0.005 N•m | 4mΩ |
| 技術規格參數 | ||||
| 電氣技術指標 | 機械技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 功率 | 信號 | 工作溫度 | -30℃~80℃ | |
| 額定電壓 | 0~240VAC/VDC | 0~240VAC/VDC | 工作濕度 | 0~85% RH |
| 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC | 接觸材料 | 金合金 |
| 導線規格 | AWG26#Teflon | AWG26#Teflon | 扭矩 | IP41 |
| 導線長度 | 標準長度300mm（可據要求調整） | |||
| 絕緣強度 | 500VAC@50Hz，60s | |||
| 動態電阻變化值 | <0.01Ω | |||
選型表
| MSP112系列滑環選型表 | ||
| 型號 | 信號或2A | 產品等級 |
| MSP112 | 12 | 通用 |
| MSP1129 | 12 | 高端 |
注：N個2A 電流環并起來可作為1路N*2A電流環使用；比如: 2環2A 并起來做作為 1路4A 使用。

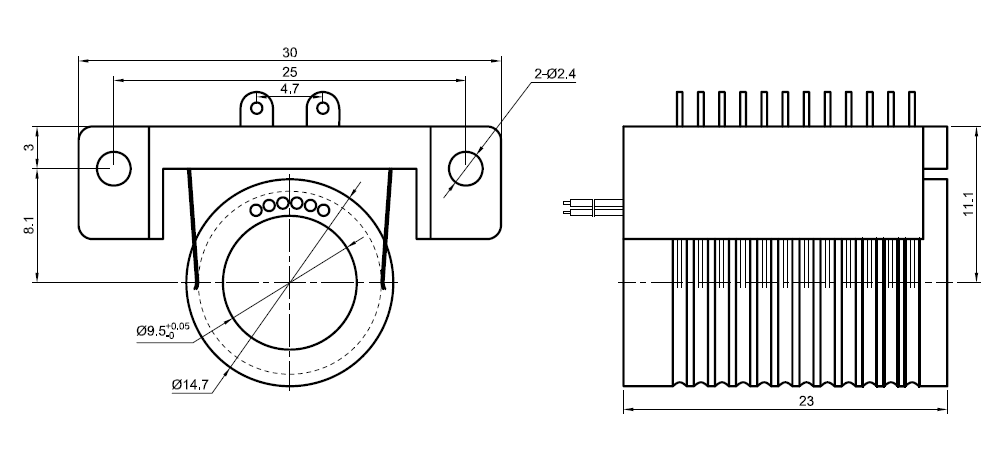

標準圖紙
