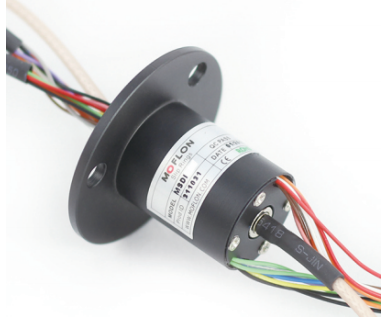

MSDI212（高清1080P滑環）
2018-10-06 15:20 蘇州默孚龍
MSDI212高清導電滑環,支持1路HD-SDI高清信號(同軸電纜) +12路信號（2A）同時傳輸，專門為高清視頻信號1080P而設計研發的一款高端導電滑環. 最高速率可達2.5GHZ, 能混合1~12路信號和微小電流.
產品采用美國軍工表面處理工藝，超硬金鍍層處理，保證極低電阻波動和超長工作壽命。
主要用于傳輸中小型系統微弱控制信號，微弱電流。如視頻，控制，傳感，電源，以太網.
典型應用：高清安防監控，攝影攝像，高清攝像。
選型表
| MSDI212系列高清HD-SDI滑環選型表 | |||||||||
| 型號 | HD-SDI高清 | 頻率 | 信號或2A | 長度L(mm) | |||||
| MSDI212 | 1 通道 RG-179(75Ω) | DC-3GHz | 12 |

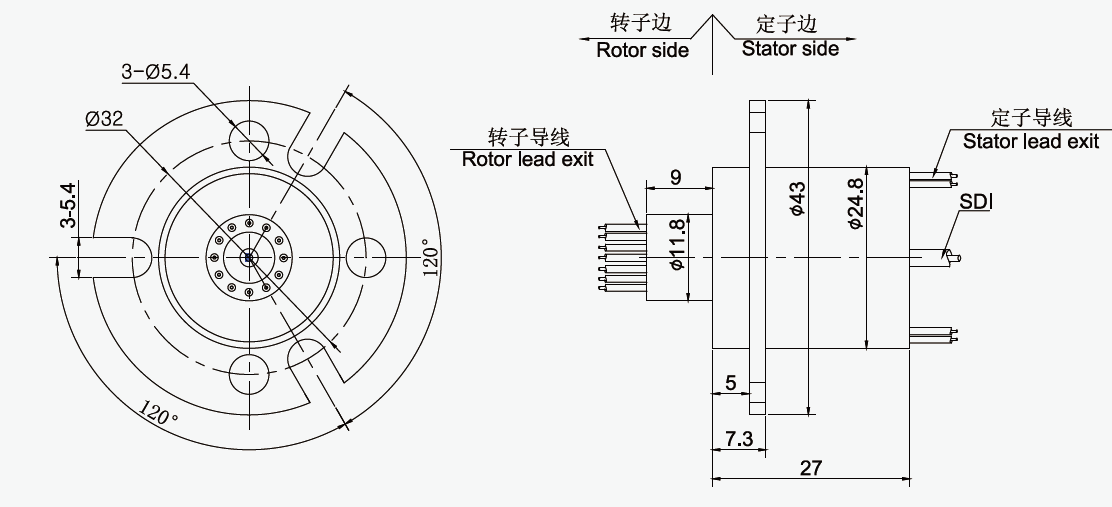

Φ24.8mm*29.6mm |
|||||
| 各環路導線色碼表 | |||
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 7 | 黑 |
| 2 | 紅 | 8 | 紅 |
| 3 | 黃 | 9 | 黃 |
| 4 | 綠 | 10 | 綠 |
| 5 | 藍 | 11 | 藍 |
| 6 | 白 | 12 | 白 |
(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
| 技術規格參數 | |||
| 高清旋轉接頭技術參數 | |||
| 參數 | 數值 | 參數 | 數值 |
| 頻率 | DC-3GHz | 插入損耗 | 0.65dB/1GHz Max |
| 插入損耗波動 | +/-0.05dB | 回波損耗(dB) | -18 dB/1GHz Max |
| 輸入輸出 | RG-179/U | 最高轉速 | 50RPM |
| 電壓駐波比 | VSWR≤1.3 | 電壓駐波比波動 | +/-0.05 |
| 工作壽命 | 2億轉 | 接頭類型 | BNC/F |
| 特性阻抗 | 75 ohms | 額定電流 | 直流1A(最大) |
| 電氣技術指標 | |||
| 參數 | 數值 | ||
| 功率 | 信號 | ||
| 額定電壓 | 0~440VAC/VDC | 0~440VAC/VDC | |
| 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC | |
| 導線規格 | AWG28#Teflon | AWG28#Teflon | |
| 導線長度 | 標準長度300mm(可據要求調整) | ||
| 絕緣強度 | 500VAC@50Hz,60s | ||
| 動態電阻變化值 | <0.01Ω | ||
| 機械技術指標 | |||
| 參數 | 數值 | ||
| 工作壽命 | 5000萬轉. | ||
| 額定轉速 | 250RPM | ||
| 工作溫度 | -30℃~80℃ | ||
| 工作濕度 | 0~85% RH | ||
| 接觸材料 | 金-金 | ||
| 殼體材料 | 鋁合金 | ||
| 扭矩 | 0.05N.m；+0.01N.m/6路 | ||
| 防護等級 | IP51 | ||
