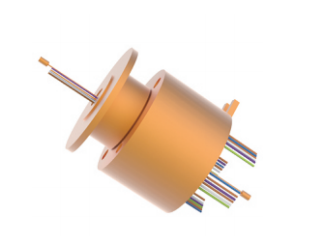

MSDI056（高清1080P滑環）
2018-10-06 15:20 蘇州默孚龍
MSDI056高清導電滑環,支持1路HD-SDI高清信號(同軸電纜) + 30路信號（2A）同時傳輸，專門為高清視頻信號1080P而設計研發的一款高端導電滑環. 最高速率可達2.5GHZ, 能混合1~24路（10A）產品采用美國軍工表面處理工藝，超硬金鍍層處理，保證極低電阻波動和超長工作壽命。
主要用于傳輸中小型系統微弱控制信號，微弱電流。如視頻，控制，傳感，電源，以太網.
典型應用：高清安防監控，攝影攝像，高清攝像。

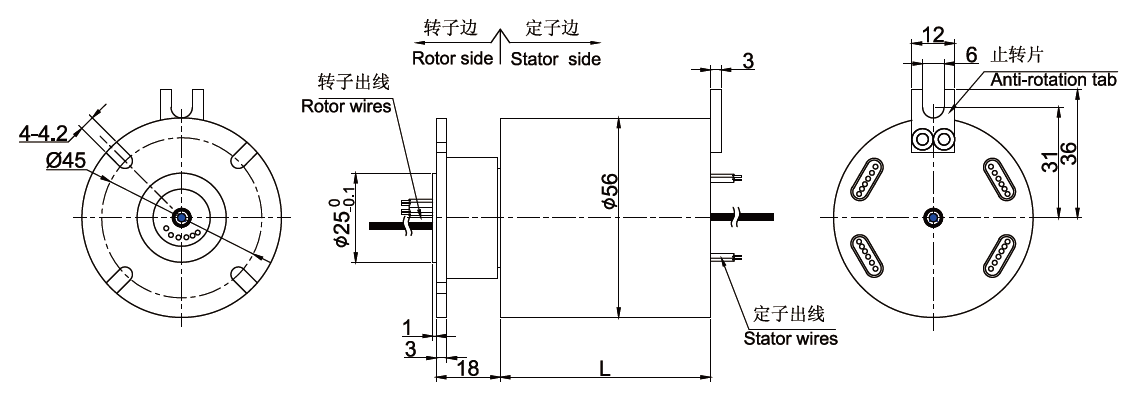

標準圖紙
| 各環路導線色碼表 | |||
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 7 | 黑 |
| 2 | 紅 | 8 | 紅 |
| 3 | 黃 | 9 | 黃 |
| 4 | 綠 | 10 | 綠 |
| 5 | 藍 | 11 | 藍 |
| 6 | 白 | 12 | 白 |
(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
選型表
| MSDI056系列高清HD-SDI滑環選型表 | |||||||||
| 型號 | HD-SDI高清 | 10A | 信號或5A | 長度L(mm) | 型號 | HD-SDI高清 | 10A | 信號或5A | 長度L(mm) |
| MSDI056-S02 | 1xRG179(75Ω),2.3Ghz | 0 | 2 | 26.8 | MSDI056-P1010-S08 | 1xRG179(75Ω),2.3Ghz | 10 | 8 | 71.5 |
| MSDI056-P0210 | 1xRG179(75Ω),2.3Ghz | 2 | 0 | 26.8 | MSDI056-P1210-S06 | 1xRG179(75Ω),2.3Ghz | 12 | 6 | 71.5 |
| MSDI056-S03 | 1xRG179(75Ω),2.3Ghz | 0 | 3 | 29.6 | MSDI056-P1410-S04 | 1xRG179(75Ω),2.3Ghz | 14 | 4 | 71.5 |
| MSDI056-P0310 | 1xRG179(75Ω),2.3Ghz | 3 | 0 | 29.6 | MSDI056-P1610-S02 | 1xRG179(75Ω),2.3Ghz | 16 | 2 | 71.5 |
| MSDI056-S06 | 1xRG179(75Ω),2.3Ghz | 0 | 6 | 38 | MSDI056-S24 | 1xRG179(75Ω),2.3Ghz | 0 | 24 | 88.4 |
| MSDI056-P0210-S04 | 1xRG179(75Ω),2.3Ghz | 2 | 4 | 38 | MSDI056-P0410-S20 | 1xRG179(75Ω),2.3Ghz | 4 | 20 | 88.4 |
| MSDI056-P0410-S02 | 1xRG179(75Ω),2.3Ghz | 4 | 2 | 38 | MSDI056-P0610-S18 | 1xRG179(75Ω),2.3Ghz | 6 | 18 | 88.4 |
| MSDI056-P0610 | 1xRG179(75Ω),2.3Ghz | 6 | 0 | 38 | MSDI056-P1210-S12 | 1xRG179(75Ω),2.3Ghz | 12 | 12 | 88.4 |
| MSDI056-S12 | 1xRG179(75Ω),2.3Ghz | 0 | 12 | 54.8 | MSDI056-P1810-S06 | 1xRG179(75Ω),2.3Ghz | 18 | 6 | 88.4 |
| MSDI056-P0210-S10 | 1xRG179(75Ω),2.3Ghz | 2 | 10 | 54.8 | MSDI056-P2410 | 1xRG179(75Ω),2.3Ghz | 24 | 0 | 88.4 |
| MSDI056-P0310-S09 | 1xRG179(75Ω),2.3Ghz | 3 | 9 | 54.8 | MSDI056-S30 | 1xRG179(75Ω),2.3Ghz | 0 | 30 | 105.2 |
| MSDI056-P0610-S06 | 1xRG179(75Ω),2.3Ghz | 6 | 6 | 54.8 | MSDI056-P0210-S28 | 1xRG179(75Ω),2.3Ghz | 2 | 28 | 105.2 |
| MSDI056-P0810-S04 | 1xRG179(75Ω),2.3Ghz | 8 | 4 | 54.8 | MSDI056-P0410-S26 | 1xRG179(75Ω),2.3Ghz | 4 | 26 | 105.2 |
| MSDI056-P1010-S02 | 1xRG179(75Ω),2.3Ghz | 10 | 2 | 54.8 | MSDI056-P0610-S24 | 1xRG179(75Ω),2.3Ghz | 6 | 24 | 105.2 |
| MSDI056-P1210 | 1xRG179(75Ω),2.3Ghz | 12 | 0 | 54.8 | MSDI056-S36 | 1xRG179(75Ω),2.3Ghz | 0 | 36 | 122 |
| MSDI056-S18 | 1xRG179(75Ω),2.3Ghz | 0 | 18 | 71.5 | MSDI056-P0410-S32 | 1xRG179(75Ω),2.3Ghz | 4 | 32 | 122 |
| MSDI056-P0210-S16 | 1xRG179(75Ω),2.3Ghz | 2 | 16 | 71.5 | MSDI056-P0610-S30 | 1xRG179(75Ω),2.3Ghz | 6 | 30 | 122 |
| MSDI056-P0410-S14 | 1xRG179(75Ω),2.3Ghz | 4 | 14 | 71.5 | MSDI056-S42 | 1xRG179(75Ω),2.3Ghz | 0 | 42 | 138.8 |
| MSDI056-P0610-S12 | 1xRG179(75Ω),2.3Ghz | 6 | 12 | 71.5 | MSDI056-P0410-S38 | 1xRG179(75Ω),2.3Ghz | 4 | 38 | 138.8 |
| MSDI056-P0810-S10 | 1xRG179(75Ω),2.3Ghz | 8 | 10 | 71.5 | MSDI056-S48 | 1xRG179(75Ω),2.3Ghz | 0 | 48 | 155.6 |
注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服?？稍跇藴十a(chǎn)品上進行非標定制，請咨詢客服。
