滑環部件很重要那技術參數怎么檢測呢？
作者：滑環來源：http://www.168816888.cn 發表時間：2018-11-13 16:17
精密電滑環組件是實現兩個相對旋轉機構間的信號、電流傳遞的精密輸電裝置。一般來說，精密電滑環組件由一下幾個部分構成：滑環體、電刷架組件、組合支架、向心球軸承、軸承端蓋等等等。在滑環體表面往往鍍上多層貴金屬。以減小電阻，電刷采用貴金屬合金絲加工成型,主要靠電刷絲的彈性壓力與環槽滑動接觸，借以來傳遞信號及電流。精密電滑環組件使用可靠, 性能穩定, 具有精度高、電流大、結構緊湊、噪聲低、環道多、壽命長且安裝方便, 因此會適合各種地理環境等特點。產品廣泛用于海、陸、空、天領域的的旋轉設備等以及其它民用場合，如高速球，云臺，旋轉門，娛樂設施等。

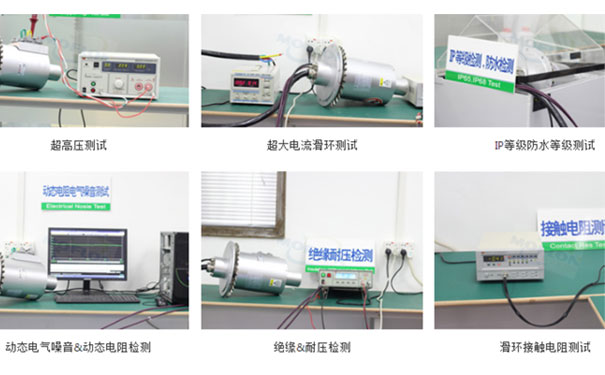

滑環最重要的2個技術參數分別為動態接觸電阻和環路間的絕緣電阻。下面就2個主要的技術參數的檢測方法加以詳細的說明。
滑環的動態接觸電阻怎么檢測？
滑環動態接觸電阻，就是同一環路電刷線與環引線之間的電阻。前提是滑環在轉動時，檢測方法如下：將被測滑環安裝于檢測轉臺上, 通過電機帶動轉臺，這樣滑環在連續轉動的情況下。用微歐微伏表來檢測環路動態接觸電阻值。電刷引線并聯焊接一處，被測滑環的環引線全部并聯焊接一處,被測環路的電刷引線為一檢測端, 其余并聯的電刷引線為一端,用微歐微伏表的“mΩ 輸入四芯電纜線”連接兩檢測端, 這樣就檢測到當前動態接觸電阻值了。
滑環絕緣電阻怎么檢測?
絕緣電阻，就是在一定的電壓下各環路之間的絕緣電阻?？捎?00 V左右的兆歐表檢測, 方法如下：焊接一處。把其中被測環路的環引線視為一檢測端, 將其余并聯的環引線視為另一檢測端, 用500 V左右兆歐表則可測得當前電阻值。這樣就檢測到當前絕緣電阻值了。
