導電滑環的工作原理一一揭秘
作者：滑環來源：http://www.168816888.cn 發表時間：2018-10-23 15:02
一、導電滑環部件解析
若滑環根據傳輸介質來區分，還可以分為電滑環、流體滑環、光滑環，也可通俗的統稱為“旋轉連通”或“旋通”。滑環通常安裝在設備的旋轉中心，主要由旋轉與靜止兩大部分組成。旋轉部分連接設備的旋轉結構并隨之旋轉運動，稱為“轉子”，靜止部分連接設備的固定結構的能源，稱為“定子”。
二、導電滑環的功能部位在哪里呢？
滑環的觸點是整個滑環的功能部位，是整個滑環各種性能體現的載體。組裝時，將定子的通路與轉子的通路一 一對應，形成轉子與定子間的通路。各個通路間電氣性能互相獨立，不能存在干涉。定子與轉子之間通路的形成，則必須存在兩者間的接觸。對接觸料件的材質的選擇、部件間的精密制作配合等，構成了穩定可靠的旋轉連通系統。
三、到底什么是導電滑環呢？

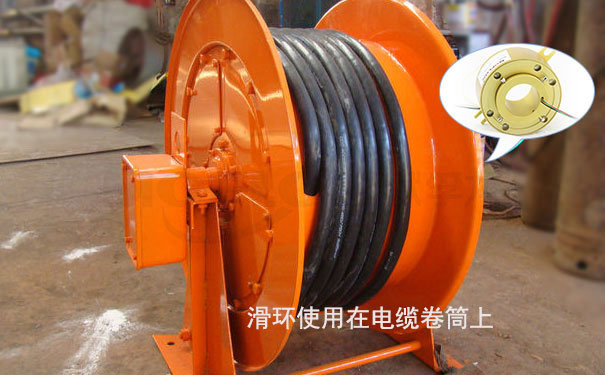

導電滑環是一個可以從固定裝置傳輸電流、數據信號到旋轉裝置的機電部件，也稱之為導電環、集電環、匯流環、電刷、旋轉電氣關節或電氣轉頭。滑環可以應用于任一要求無限制連續旋轉的機電系統中，已廣泛應用于游樂、通信、安防、電力、儀表、化工、醫療、雷達、船舶、運輸、建、工業自動化等機電設備上。
四、最后揭曉導電滑環的工作原理：

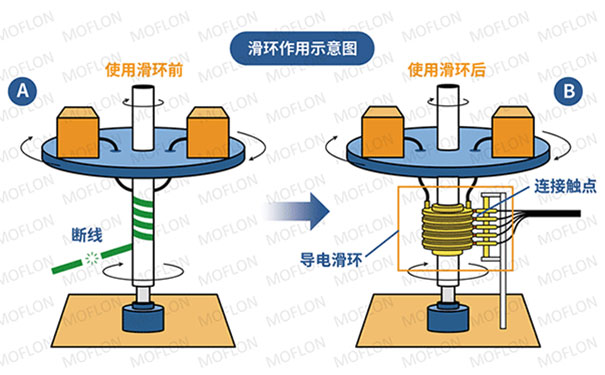

導電滑環是利用導電環的滑動接觸、靜電耦合或電磁耦合，在固定座架轉動部件與滾動或滑動部件之間傳遞電信號和電能傳遞的精密輸電裝置。廣泛應用于要求提供無限制，連續或斷續的360度旋轉，提供多通路的旋轉動力、數據和訊號時的所有機電系統。
