2018滑環精講
作者：滑環來源：http://www.168816888.cn 發表時間：2018-10-11 09:39
滑環，又稱為集電環、集流環等，是實現兩個相對轉動機構的圖像、數據信號及動力傳遞的精密輸電裝置。應用在無限制的連續旋轉，同時又需要從固定位置到旋轉位置傳送功率和數據的場所。

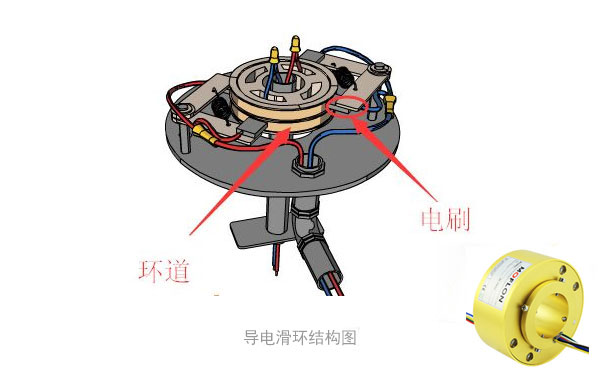

滑環，由彈性材料-電刷、滑動觸點表面材料-導電環、絕緣材料、粘結材料、組合支架、精密軸承、防塵罩及其他輔助件等組成。電刷采用貴金屬合金材料，呈“Ⅱ”型與導電環環槽對稱雙接觸，借助電刷的彈性壓力與導電環環槽滑動接觸來傳遞信號機電流。

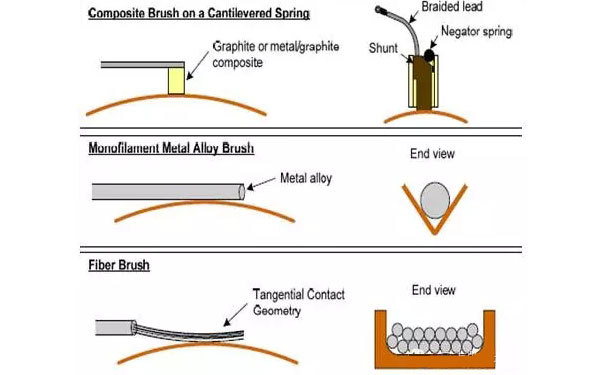

現在國際上的滑環技術分為三種：
1、復合電刷塊技術，一般采用碳刷、銅刷、銀/石墨/二硫化鉬的刷塊等形式；
2、采用貴金屬合金單絲；
3、纖維刷技術。
滑環技術的特點主要有哪些呢？
復合電刷
1、其設計即優先磨損電刷以避免滑環磨損，且需要足夠長的電刷才能最大限度地延長電刷更換周期；
2、運行中產生的磨屑具有導電性和研磨性，呈粉末狀，需要清理；
3、對濕度非常敏感，如果相對濕度低于15%或者高于80%，會造成磨損不均；
4、用于信號級電路時，會占據空間。
單絲金屬電刷
1、相對于復合電刷，磨屑較少，用于信號電路時容量更高；
2、較小的尺寸導致其載流能力有限；
3、對潤滑要求高，大部分黃金與黃金間的觸點都需要潤滑，始終保持充分的潤滑，無法實現。
纖維刷
1、磨損極少，其設計是將多條金屬纖維絲捆扎成致密的多纖維“刷子”，且由于運用與單絲電刷設計相當?shù)馁F金屬材料，在電刷運行的滑環也外鍍貴金屬，有效防止了觸點上氧化物和覆蓋層，也保證了極小的接觸力，降低了磨損速度。
2、多條金屬纖維能夠提供優良的導電性和很高的電流密度，可用于動力和信號兩種電路。
