GT80158系列 標準整體式精密導電滑環
2019-12-04 15:57 蘇州默孚龍

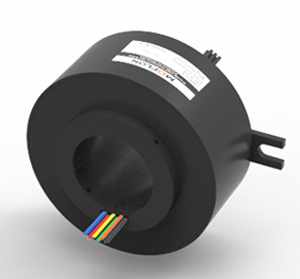

GT80158系列 標準整體式精密導電滑環
- · 外徑158mm, 通孔直徑為80mm（適用于<=80mm）的標準系列整體式精密導電滑環。*注意：如需<80mm的內孔，可通過加內襯軸套解決。
- · 標準化產品，有庫存
- · 鍍金環+合金刷（鍍金）
- · 支持信號，功率混合傳輸
- · 可基于標準型號定制電路數和電流電壓
-
典型應用：
GT80158系列整體式精密導電滑環，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：多用于醫療器械、紡織業設備、礦山工程機械、塑膠/硅膠制品生產設備、轉馬游樂設備、自動化生產設備、珍珠棉(E P)聚乙烯發泡塑膠機械設備、工業機器人、教育仿真設備、工程檢測儀器、金屬表面精整加工設備、自動拋光設備、機械手、造紙生產線、印刷機械設備、干燥機設備、熱熔膠涂布機、連續輸送機械設備、傳感器、電纜生產與 檢測設備等任意需要360°旋轉導電或傳輸各種控制信號的裝置。

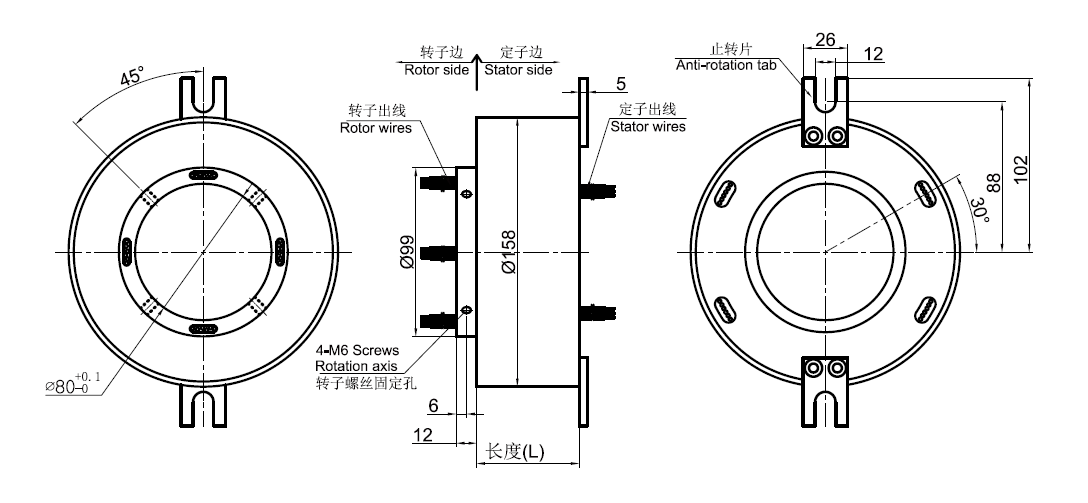

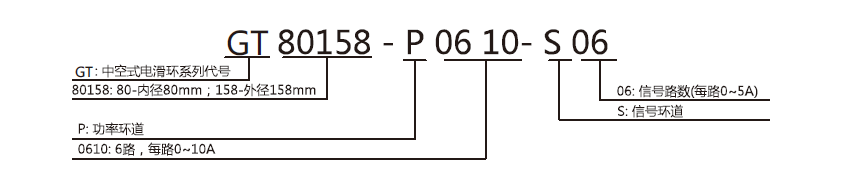

型號訂購說明：
| 技術規格參數 | ||||
| 機械技術指標 | 電氣技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 1億轉 | 功率 | 信號 | |
| 額定轉速 | 1~1200RPM | 額定電壓 | 0~690VAC/VDC | 0~440VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | AWG16#鍍錫鐵氟龍 | AWG22#鍍錫鐵氟龍 |
| 接觸材料 | 貴金屬 | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | 鋁合金 | 絕緣強度 | 1000VAC@50Hz，60s | |
| 轉動扭矩 | 0.1N.m；+0.03N.m/6路 | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51 | |||
| GT80158系列過孔滑環選型表 | |||||||||
| 型號 | 10A | 信號或5A | 長度 L（mm) | 型號 | 10A | 信號或5A | 長度 L（mm) | ||
| GT80158-S02 | 0 | 2 | 55.6 | GT80158-S36 | 0 | 36 | 182 | ||
| GT80158-P0210 | 2 | 0 | 55.6 | GT80158-P0610-S30 | 6 | 30 | 182 | ||
| GT80158-S03 | 0 | 3 | 55.6 | GT80158-P1210-S24 | 12 | 24 | 182 | ||
| GT80158-P0310 | 3 | 0 | 55.6 | GT80158-P3610 | 36 | 0 | 182 | ||
| GT80158-S06 | 0 | 6 | 70 | GT80158-S42 | 0 | 42 | 205.2 | ||
| GT80158-P0210-S04 | 2 | 4 | 70 | GT80158-P0610-S36 | 6 | 36 | 205.2 | ||
| GT80158-P0410-S02 | 4 | 2 | 70 | GT80158-P1210-S30 | 12 | 30 | 205.2 | ||
| GT80158-P0610 | 6 | 0 | 70 | GT80158-S48 | 0 | 48 | 226.8 | ||
| GT80158-S12 | 0 | 12 | 91.6 | GT80158-P0610-S42 | 6 | 42 | 226.8 | ||
| GT80158-P0210-S10 | 2 | 10 | 91.6 | GT80158-P0910-S39 | 9 | 39 | 226.8 | ||
| GT80158-P0310-S09 | 3 | 9 | 91.6 | GT80158-P1210-S36 | 12 | 36 | 226.8 | ||
| GT80158-P0610-S06 | 6 | 6 | 91.6 | GT80158-P1810-S30 | 18 | 30 | 226.8 | ||
| GT80158-P0810-S04 | 8 | 4 | 91.6 | GT80158-P2410-S24 | 24 | 24 | 226.8 | ||
| GT80158-P1010-S02 | 10 | 2 | 91.6 | GT80158-S60 | 0 | 70 | 270 | ||
| GT80158-P1210 | 12 | 0 | 91.6 | GT80158-P0610-S54 | 6 | 54 | 270 | ||
| GT80158-S18 | 0 | 18 | 113.2 | GT80158-P0910-S51 | 9 | 51 | 270 | ||
| GT80158-P0210-S16 | 2 | 16 | 113.2 | GT80158-P1210-S48 | 12 | 48 | 270 | ||
| GT80158-P0410-S14 | 4 | 14 | 113.2 | GT80158-S72 | 0 | 72 | 317.2 | ||
| GT80158-P0610-S12 | 6 | 12 | 113.2 | GT80158-P0610-S66 | 6 | 66 | 317.2 | ||
| GT80158-P0810-S10 | 8 | 10 | 113.2 | GT80158-P1210-S60 | 12 | 70 | 317.2 | ||
| GT80158-P1010-S08 | 10 | 8 | 113.2 | GT80158-P2410-S48 | 24 | 48 | 317.2 | ||
| GT80158-P1210-S06 | 12 | 6 | 113.2 | GT80158-P3610-S36 | 36 | 36 | 317.2 | ||
| GT80158-P1410-S04 | 14 | 4 | 113.2 | GT80158-S84 | 0 | 84 | 360.4 | ||
| GT80158-P1610-S02 | 16 | 2 | 113.2 | GT80158-P1210-S72 | 12 | 72 | 360.4 | ||
| GT80158-S24 | 0 | 24 | 134.8 | GT80158-P2410-S60 | 24 | 70 | 360.4 | ||
| GT80158-P0410-S20 | 4 | 20 | 134.8 | GT80158-P3610-S48 | 36 | 48 | 360.4 | ||
| GT80158-P0610-S18 | 6 | 18 | 134.8 | GT80158-S96 | 0 | 96 | 407.6 | ||
| GT80158-P1210-S12 | 12 | 12 | 134.8 | GT80158-P1210-S84 | 12 | 84 | 407.6 | ||
| GT80158-P1810-S06 | 18 | 6 | 134.8 | GT80158-P2410-S72 | 24 | 72 | 407.6 | ||
| GT80158-P2410 | 24 | 0 | 134.8 | GT80158-P3610-S60 | 36 | 70 | 407.6 | ||
| GT80158-S30 | 0 | 30 | 156.4 | GT80158-P4210-S54 | 42 | 54 | 407.6 | ||
| GT80158-P0610-S24 | 6 | 24 | 156.4 | GT80158-S108 | 0 | 108 | 450.8 | ||
| GT80158-P1210-S18 | 12 | 18 | 156.4 | GT80158-P1210-S96 | 12 | 96 | 450.8 | ||
| GT80158-P1810-S12 | 18 | 12 | 156.4 | GT80158-P2410-S84 | 24 | 84 | 450.8 | ||
| GT80158-P2410-S06 | 24 | 6 | 156.4 | GT80158-P3610-S72 | 36 | 72 | 450.8 | ||
| GT80158-P3010 | 30 | 0 | 156.4 | GT80158-P4810-S60 | 48 | 70 | 450.8 | ||
注：10A和 信號(5A)可以任意組合，詳細請咨詢客服?？稍跇?biāo)準產品上進行非標定制，請咨詢客服。
