GT2069F系列 標準過孔式導電滑環
2019-12-04 15:42 蘇州默孚龍

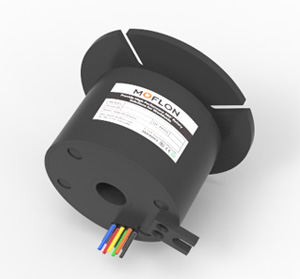

GT2069F系列 標準過孔式導電滑環

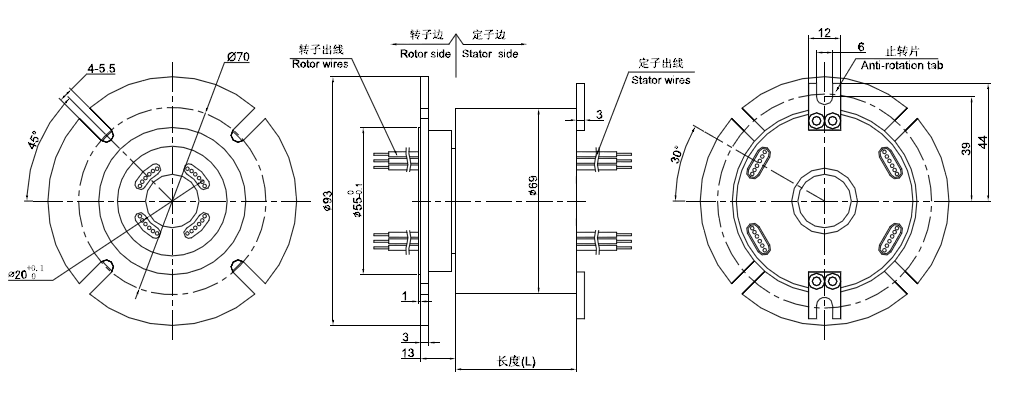

- · 外徑69mm, 通孔直徑為20mm（適用于<=20mm）的標準系列整體式精密導電滑環。*注意：如需<20mm的內孔，可通過加內襯軸套解決。
- · 標準化產品，有庫存
- · 鍍金環+合金刷（鍍金）
- · 支持信號，功率混合傳輸
- · 可基于標準型號定制電路數和電流電壓
- · 典型應用繞線機設備
-
典型應用：
過孔式導電滑環是目前工業滑環里面性價比最高，最暢銷的一個系列產品，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：如各種雷達，安防設備，娛樂設備，各種機器人、機械手，各種浮空器，各種風力發電設備吹瓶機，燈檢機，各種轉臺，游樂游藝設備，虛擬3D，VR設備， 車載衛星天線，船載衛星電線，電纜卷筒，擦窗機設備，旋轉餐桌，旋轉舞臺，旋轉屏幕，旋轉餐廳，電動工程機械，最新的VR模擬仿真設備等，尤其是繞線機設備應用得最為廣泛。

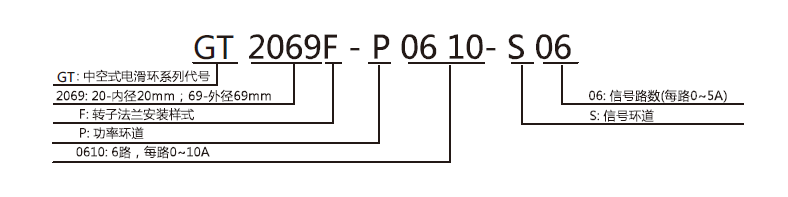

型號訂購說明：
| 技術規格參數 | ||||
| 機械技術指標 | 電氣技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 1億轉 | 功率 | 信號 | |
| 額定轉速 | 1~1800RPM | 額定電壓 | 0~440VAC/VDC | 0~440VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | AWG17#鍍錫鐵氟龍 | AWG22#鍍錫鐵氟龍 |
| 接觸材料 | 貴金屬 | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | 鋁合金 | 絕緣強度 | 800VAC@50Hz，60s | |
| 轉動扭矩 | 0.1N.m；+0.03N.m/6路 | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51 | |||
| GT2069F系列過孔滑環選型表 | |||||||||
| 型號 | 10A | 信號或5A | 長度 L（mm) | 型號 | 10A | 信號或5A | 長度 L（mm) | ||
| GT2069F-S02 | 0 | 2 | 39.2 | GT2069F-P1210-S06 | 12 | 6 | 93.6 | ||
| GT2069F-P0210 | 2 | 0 | 39.2 | GT2069F-P1410-S04 | 14 | 4 | 93.6 | ||
| GT2069F-S03 | 0 | 3 | 42.6 | GT2069F-P1610-S02 | 16 | 2 | 93.6 | ||
| GT2069F-P0310 | 3 | 0 | 42.6 | GT2069F-P1810 | 18 | 0 | 93.6 | ||
| GT2069F-S06 | 0 | 6 | 52.8 | GT2069F-S24 | 0 | 24 | 114 | ||
| GT2069F-P0210-S04 | 2 | 4 | 52.8 | GT2069F-P0410-S20 | 4 | 20 | 114 | ||
| GT2069F-P0410-S02 | 4 | 2 | 52.8 | GT2069F-P0610-S18 | 6 | 18 | 114 | ||
| GT2069F-P0610 | 6 | 0 | 52.8 | GT2069F-P1210-S12 | 12 | 12 | 114 | ||
| GT2069F-S12 | 0 | 12 | 73.2 | GT2069F-P1810-S06 | 18 | 6 | 114 | ||
| GT2069F-P0210-S10 | 2 | 10 | 73.2 | GT2069F-P2410 | 24 | 0 | 114 | ||
| GT2069F-P0310-S09 | 3 | 9 | 73.2 | GT2069F-S30 | 0 | 30 | 134.4 | ||
| GT2069F-P0610-S06 | 6 | 6 | 73.2 | GT2069F-P0210-S28 | 2 | 28 | 134.4 | ||
| GT2069F-P0810-S04 | 8 | 4 | 73.2 | GT2069F-P0410-S26 | 4 | 26 | 134.4 | ||
| GT2069F-P1010-S02 | 10 | 2 | 73.2 | GT2069F-P0610-S24 | 6 | 24 | 134.4 | ||
| GT2069F-P1210 | 12 | 0 | 73.2 | GT2069F-S36 | 0 | 36 | 157.8 | ||
| GT2069F-S18 | 0 | 18 | 93.6 | GT2069F-P0410-S32 | 4 | 32 | 157.8 | ||
| GT2069F-P0210-S16 | 2 | 16 | 93.6 | GT2069F-P0610-S30 | 6 | 30 | 157.8 | ||
| GT2069F-P0410-S14 | 4 | 14 | 93.6 | GT2069F-S42 | 0 | 42 | 178.2 | ||
| GT2069F-P0610-S12 | 6 | 12 | 93.6 | GT2069F-P0210-S40 | 2 | 40 | 178.2 | ||
| GT2069F-P0810-S10 | 8 | 10 | 93.6 | GT2069F-P0410-S38 | 4 | 38 | 178.2 | ||
| GT2069F-P01010-S8 | 10 | 8 | 93.6 | GT2069F-S48 | 0 | 48 | 202.8 | ||
注：10A和 信號(5A)可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。
